Cold-Flex Dayanıklılığı Bilimi: 1000D Balistik TPU ve Sıfırın Altındaki Senaryolarda Dikiş Bütünlüğü

Standart oda sıcaklığı spesifikasyon sayfasına dayanarak ağır hizmet tipi bir kuru torbanın belirlenmesi yaygın bir satın alma hatasıdır. 25°C'de ticari termoplastik poliüretan (TPU) filmlerin çoğu mükemmel çekme mukavemeti ve esneklik sergiler. Taktik arama ve kurtarma (SAR) veya açık okyanus deniz konuşlandırmasında operasyonel ortamı -30°C'ye düşürün ve malzeme fiziği tamamen değişir. Esnek bariyer kırılgan bir yükümlülüğe dönüşür.

Tedarik zinciri yöneticileri için kritik ekipmanların mühendisliğini kendi bünyemizde yapmak içindalgıç kuru torba kılavuzu (Sütun Yol Haritası)Sıfırın altındaki dağıtımda hayatta kalmak, düşük sıcaklıkta kristalleşmenin anlaşılmasını gerektirir. Dolu bir torba donmuş zemine düştüğünde veya dalga dalgaları altında sıkıca bağlandığında, başarısızlık nadiren temiz bir kumaş yırtılmasından kaynaklanır. Yüksek frekanslı kaynak hattı boyunca meydana gelen arayüzey kayma kırığıdır. Standart dış mekan kalitesinde üretimin başarısız olduğu nokta burasıdır.

Cam Geçişi Kör Noktası: Polyester ve Polieter TPU

Fabrika katında jenerik sözleşmeli mağazalar tüm TPU kaplamalara eşit muamele ediyor. Yoğun olarak kumaş denyesine odaklanıyorlar, masif 1000D balistik örgüleri tercih ediyorlar ve bu örgüye lamine edilen polimer matrisin kimyasal formülasyonunu tamamen göz ardı ediyorlar.

Polyester bazlı TPU kaplamalar standart mekanik aşınma testlerinde iyi performans gösterir. Bununla birlikte, cam geçiş sıcaklıkları (polimer matrisinin esnek, lastiksi bir durumdan sert, kırılgan bir cam yapıya geçtiği nokta) oldukça yüksektir ve genellikle -15°C civarındadır. Sıfırın altındaki dağ veya deniz ortamlarına maruz kaldığında polyester moleküler zincirler hareket kabiliyetini kaybeder. Tekrarlanan esneme altında, kaplama katmanının içinde mikro çatlaklar gelişerek, temel tekstilin hızlı mekanik delaminasyonuna yol açar.

Taktik ve arama-kurtarma operasyonları, özel Polieter bazlı TPU formülasyonları gerektirir. Polieter kimyasal yapıları -40°C veya daha düşük sıcaklıklarda moleküler segment hareketliliğini korur. Bu düşük sıcaklık esnekliği, analizimizde açıklanan acımasız fiziksel kuvvetlere dayanması gereken ekipmanlar için tartışılamaz.Dalga dalgalanmaları altında deniz sınıfı güverte kuru torbaları. Bu malzeme temeli olmadan, su geçirmez bariyer, görev tamamlanmadan çok önce esnek hatlar boyunca çatlayacaktır.

Kenar Geçişi Gerilme Konsantrasyonunun Fiziği

RF kaynaklı bir kuru torbanın dikiş arayüzü, üretim döngüsü sırasında büyük termodinamik strese maruz kalır. 27,12 MHz yüksek frekanslı işlem sırasında, TPU'nun polar molekülleri uyarılır ve katmanları içeriden dışarıya doğru eriterek monolitik bir moleküler yapı oluşturur.

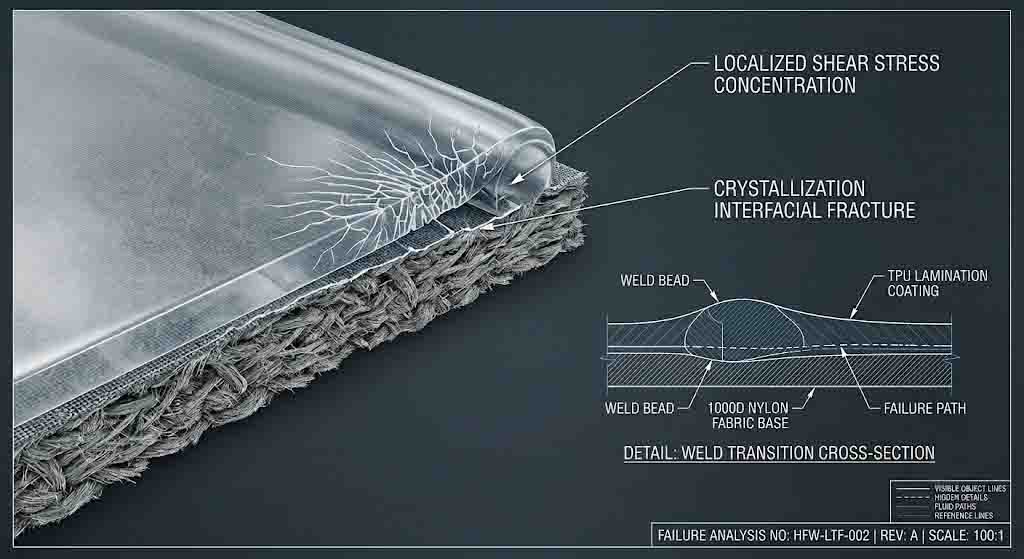

Tehlikeli bölge, kaynaklı bölümün kaynaksız esnek kabukla buluştuğu tam çizgidir; yani kenar geçişi. Özel olarak işlenmiş pirinç kalıp boyunca pnömatik basınç dağılımı bir milimetrenin küçücük bir kısmı bile kayarsa, bu sınırda mikroskobik inceltilmiş bir adım oluşturur. Sıfırın altındaki koşullarda, malzeme hızlı bir yavaşlamaya veya darbeli yüklemeye maruz kaldığında, bu mikro adım şiddetli bir stres yoğunlaştırıcı görevi görür. Kırılgan polimer matrisi, enerjiyi elastik deformasyon yoluyla dağıtamaz. Uzman ekibimiz aracılığıyla sürekli olarak ortadan kaldırdığımız kritik bir arıza mekanizması olan sınır çizgisinde anında kesiliyortaktik su geçirmez dişli üretim protokolleri.

Kaynak Sonrası Termal Stabilizasyon Yoluyla Delaminasyonun Ortadan Kaldırılması

Elektromanyetik alan kapandığı anda RF kaynak kalıbındaki pnömatik basıncın serbest bırakılması, gizli dikiş arızasının reçetesidir. Polimer zincirleri yüksek frekans altında eritildiğinde, bağlantı yerinin uygun şekilde hizalanması ve stresin hafifletilmesi için sürekli sıkıştırma altında belirli bir soğutma bekleme döngüsüne ihtiyaç duyarlar.

Bu soğutma döngüsünün 0,5 saniye kadar kısaltılması fabrika verimini artırır ancak kaynak bölgesinde büyük miktarda artık kesme geriliminin hapsedilmesini sağlar. Bu dikiş aşırı soğuk şokuyla karşılaştığında, iç gerilimler dış çevresel yüklemeyle birleşerek görünür bir dış etki olmaksızın kendiliğinden çatlamayı tetikler. Araç ve taktik çanta üretim hatlarımızda otomatik kaynak sonrası termal stabilizasyon uygulanmaktadır. Pirinç takımlar, sıcaklık polimerin yeniden kristalleşme eşiğinin altına düşene kadar kaynaşmış katmanı hassas sıkıştırma altında tutar ve aşağıdaki gibi ağır iş uygulamalarının gerektirdiği acımasız titreşim toleranslarına dayanabilen tekdüze bir moleküler bağ sağlar.hardcore motosiklet ralli bagaj mühendisliği.

Düşük Sıcaklıkta Dikiş Güvenilirliğinin Doğrulanması

Kalite ölçümlerini simüle edilmiş saha kötüye kullanımı altında kanıtlayamayan bir fabrika sadece tahmindir. Görsel inceleme, ağır bir 1000D balistik kaynak hattının içinde gizli olan dahili mikro boşlukları veya polimer kristalizasyon kırılganlığını tespit edemez.

Aşırı ortam koşullarına dayanıklı yapılarımızı, üretim çalışmalarından malzeme kuponları çıkararak ve bunları özel çevre odalarında döngüsel düşük sıcaklıklı dinamik esnek testlere tabi tutarak doğruluyoruz. Soğuk şartlandırmanın ardından, bu numuneler dahili testlerimize göre yıkıcı T-soyulması ve hidrostatik patlama testine tabi tutulur.1,0 Bar hidrostatik basınç test standartları. Geçiş kriterleri ikili niteliktedir: -30°C'de 10.000 sürekli esneme döngüsü altında sıfır mikro çatlama ve en yüksek basınç altında dikiş arayüzü boyunca mutlak sıfır sıvı geçişi. Bu tavizsiz doğrulama döngüsü, küresel satın alma direktörlerine denetlenebilir, sıfır arızalı yapısal güvenlik sağlar.

Sıfırın Altında Tedarik için Mühendislik SSS
