Eğlence amaçlı kuru çantalar ve taktiksel kuru çantalar, bir ürün sayfasında neredeyse aynı görünüyor. Aynı temel şekil, aynı siyah renk grubu ve çoğu zaman aynı su geçirmezlik iddiaları. Bu iddiaların ardındaki mühendislik gereksinimleri ve bunlar karşılanmadığında ne olacağı, karşılaştırmanın bittiği yerdir.
Yük, 15.000 dolarlık şifreli bir radyo, bir ekibin travma kiti veya bir kurtarma biriminin kırsal bölgeye taşıdığı tek uydu iletişim cihazı olduğunda, bir dikiş arızası veya hatalı bir kapatma, bir garanti talebi değildir. Bu, geri dönüş süreci olmayan sonuçları olan operasyonel bir başarısızlıktır. Bu uygulamalar için kaynak sağlayan satın alma görevlileri, ticari dış mekan alıcılarından farklı bir risk standardına göre çalışıyor ve inşaat spesifikasyonlarının bunu yansıtması gerekiyor.
Bu teknik inceleme, standart ticari kuru torba yapısının taktiksel ve SAR koşullarında öngörülebilir hatalar ürettiği üç senaryoyu ve bunları önleyen mühendislik özelliklerini kapsar.
Senaryo 1: Denizde Amfibi Ekleme - Taktiksel Bir Güvenlik Açığı Olarak Kapatma Sistemi
Yoğun sörf sırasında RHIB'nin yerleştirilmesi sırasında, bir iletişim uzmanı, standart bir ticari kanaldan alınan, üstü açılır PVC bir çanta içinde şifreli bir radyo taşıyor. Çanta, ünitenin temel su geçirmezlik özelliklerini karşılıyor. Yaklaşırken bir dalga etkisi döner yakayı kaydırır. Mühür kırılır. Tuzlu su elektroniklere ulaşır. Ekip, yerleştirme noktasında iletişimi kaybeder.
Arıza, herhangi bir anlamda operatör hatası değildir. Döner kapaklar, operatörün iki eli serbest olduğunda, katlama sırasını doğru bir şekilde yürütmek için bir dakikaya sahip olduğunda ve bükülmeden önce yaka boyunca eşit gerginlik uygulayacak ince motor kontrolüne sahip olduğunda güvenilir bir şekilde çalışır. Tam kit halinde, karanlıkta, zaman baskısı altında sörf yapılması, bu koşulların üçünü de aynı anda ortadan kaldırır. Kapak tasarımı, torbanın gerçekten kapatılması gerektiği anda mevcut olmayan bir operasyonel bağlamı varsayar.
Taktik satın alma açısından önemli olan ayrım budur: Kontrollü koşullar altında çalışan ancak stres altında bozulan bir kapak bir spesifikasyon değil, bir sorumluluktur. Kabuk malzemesi olarak PVC, deniz ortamlarında ikincil bir sorun yaratır. Uzun süreli tuzlu suya maruz kalma, UV yüklemesi ve tekrarlanan mekanik esneklik, PVC'ye esnekliğini veren plastikleştiricileri bozar. Dağıtım döngüsünün başlangıcında yeterli performansı gösteren malzeme, üç aylık saha kullanımından sonra farklı davranışlar sergiliyor. Yeri doldurulamaz elektronikler taşıyan ekipmanlar için bu bozulma penceresi kabul edilemez.
Yapı Standardı: Mekanik Hava Geçirmez Kapatma ve 1,0 Bar Doğrulama

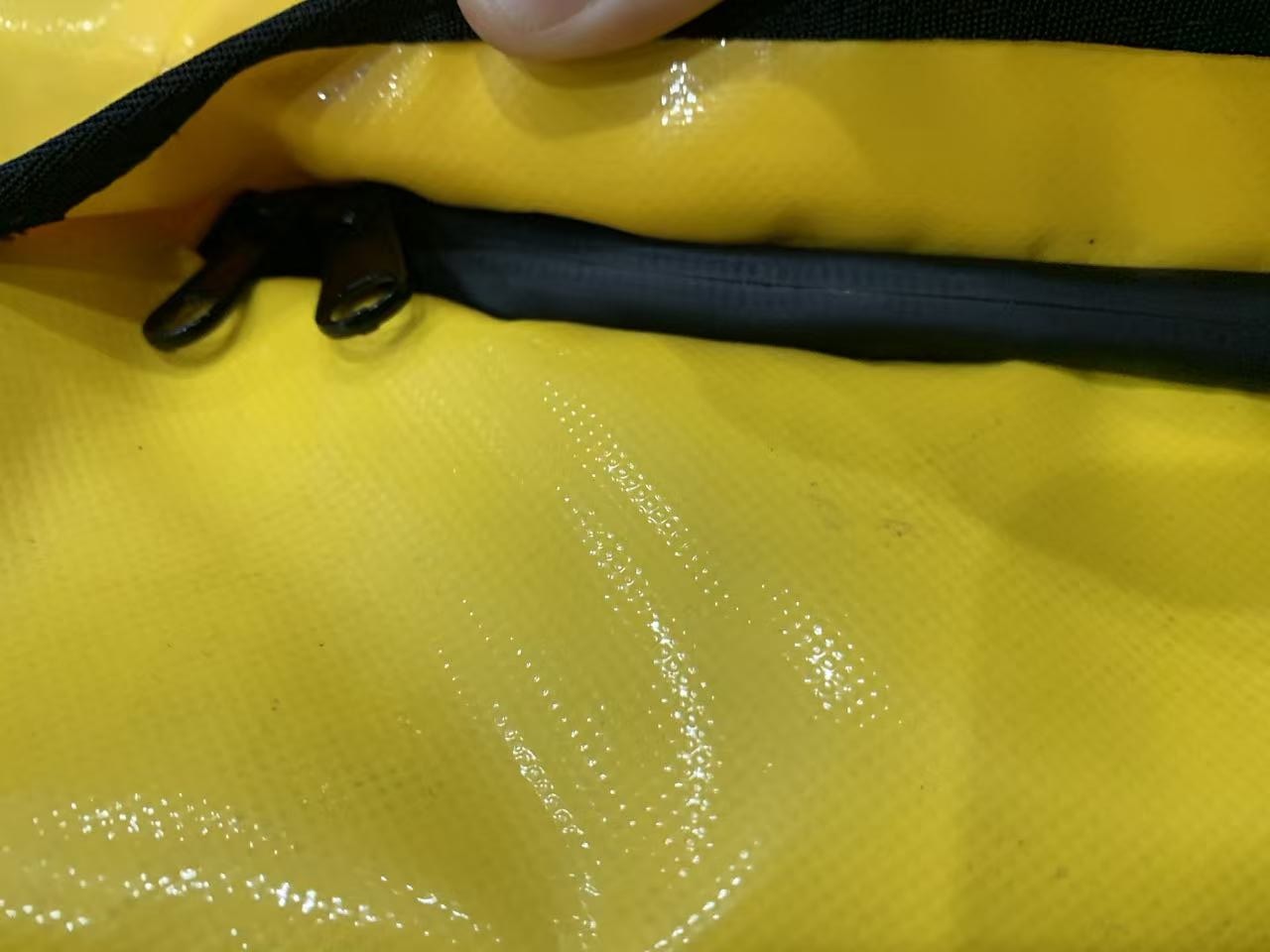

Hava geçirmez fermuar sistemleri operatörün uygulama değişkenliğini ortadan kaldırır. Bu kapaklar (birleştirildiğinde mekanik olarak birbirine kenetlenen ekstrüzyonlu polimer raylar kullanan), operatörün tekniğinin kalitesinden ziyade kapak tasarımının bir fonksiyonu olarak hermetik bir sızdırmazlık oluşturur. Kısmen mühürlenmiş bir durum yoktur. Fermuar ya takılı ve hava geçirmez ya da kapalı değildir. Sörf etkisi, dalga basıncı veya kontrolsüz su altında kalma durumunda conta, katlanmış kumaş gerginliği nedeniyle yerinde tutulmadığı için kaymaz.
Torba gövdesi boyunca 27,12 MHz RF kaynaklı dikişlerle birleştirilen bu mimari, hiçbir noktada mikro kabarcık emisyonu olmadan 1,0 Bar dahili hidrostatik basıncı korur. Bir Bar, 10 metrelik bir su sütununun basıncına eşdeğerdir; bu, sörf etkisinden kaynaklanan dinamik yüklerin çok üzerindedir ve operasyonel derinliklerde bilinçli olarak suya dalma için yeterlidir. Suya batmaya karşı dayanıklı olan aynı yapı, acil durum yüzdürme cihazı olarak da kullanılmaya devam eder: Moleküler olarak kaynaşmış kaynak bölgeleri iç basınç altında patlamaz çünkü arızayı başlatacak yapısal bir süreksizlik yoktur.
Bu uygulamalara yönelik fermuar üniteleri, üretim başlamadan önce gelen bileşenler olarak ayrı ayrı basınç testine tabi tutulmalıdır. Aynı tedarikçiden gelen iki fermuar partisi aynı görünebilir ve basınç altında farklı performans gösterebilir; varyasyon yalnızca test koşulları altında ortaya çıkar, görsel incelemede görülmez. Birim başına gelen test tek güvenilir kapıdır.
Senaryo 2: Alp SAR Çıkarımı — Sıfırın Altındaki Çalışma Koşullarında PVC Arızası
Bir Alp SAR ekibi, kar fırtınası koşullarında -20°C'de yaralı kurtarma çalışması yapıyor. Doktorun PVC kuru çantadaki travma kitine ihtiyacı var. Çanta saatlerce soğukta kaldı. Evreleme alanında esnek olan PVC artık sertleşti. Doktor torbayı açmak için kuvvet uyguladığında dış kabuk katlanma çizgisi boyunca kırılır. Travma kiti kar fırtınasına maruz kaldı. Çanta artık işlevsel değil.
PVC'nin soğuk çatlaması bir ürün hatası veya kalite kontrol hatası değildir; PVC spesifikasyon sayfalarının kabul ettiği öngörülebilir bir malzeme davranışıdır. Ortam sıcaklıklarında PVC'ye esneklik kazandıran plastikleştiriciler, UV'ye maruz kalma ve tekrarlanan termal döngüyle hızlandırılan bir işlemle polimer matristen yavaş yavaş dışarı çıkar. Yaklaşık -10°C'nin altında PVC sertliği önemli ölçüde artar. -20°C'nin altında malzeme, saha kullanımında rutin olarak üretilen türden bir esnek gerilim altında kırılabilir. Alp SAR operasyonları bu sıcaklıklarda aşırı bir durum olarak değil, doğal olarak çalışır.
Erişim sorunu paralel olarak işliyor. -20°C'de kar fırtınası koşullarında, bir sağlık görevlisi keşif eldivenleri veya kalın yalıtımlı eldivenler giyiyor. İnce motor kontrolü önemli ölçüde azalır. Üstü kıvrılarak kapanma, tüm yaka genişliği boyunca eşit katlama, tutarlı toka gerginliği ve doğru şekilde çalışması için iki serbest el gerektirir. Bu koşullar altında, on beş saniye süren bir kapatma işlemi altmış saniye süren bir kapatma işlemine dönüşür veya kit çıkarıldıktan sonra yeniden kapatıldığında güvenilir bir şekilde kapatılamaz. Acil tıbbi erişim için zaman ve güvenilirlikteki bu boşluk önemlidir.
Yapı Standardı: Soğuk Hava TPU ve Eldivenli El Erişimi
840 Denye TPU kaplı naylon -30°C'ye kadar tam esnekliğini korur çünkü elastomerik özellikleri plastikleştiriciye bağlı olmaktan ziyade yapısaldır. Malzeme, dağlardaki SAR operasyonlarının sıcaklık aralığı boyunca davranışını anlamlı bir şekilde değiştirmez. Yaz aylarında çatlamadan esneyen kıvrım hatları kar fırtınasında da aynı performansı gösterir. Sıcak havalarda yük altında tutunan donanım bağlantı noktaları -20°C'de aynı yük altında kalır.
840D denye sayısı özellikle dağlardaki SAR çalışmasının aşınma koşullarına yöneliktir. Granit yüzeyler, buzla kaplı kaya yüzeyleri, krampon kenarları ve halat donanımının tümü, düşük denye kumaşların bozulmadan hayatta kalamayacağı temas gerilimleri üretir. Bir Alp ekibi, değiştirilmesi mümkün olmayan araziye tek bir ekipman seti taşır; malzeme spesifikasyonunun müdahale gerektirmeden tüm temas koşullarını karşılaması gerekir.
T çubuklu çekme koluna sahip geniş ağızlı, hava geçirmez fermuar erişimi, eldivenli elle çalıştırma sorununu doğrudan çözer. T çubuğu, tek elle çekmede kalın yalıtımlı eldivenler için yeterli kavrama yüzeyi sağlar. Fermuar, yön başına tek bir hareketle açılır ve kapanır; katlama sırası yok, gerginlik ayarı yok, iki el gerektirmez. Tıbbi erişim birkaç saniye sürer. Çıkarma işleminden sonra yeniden mühürleme birkaç saniye sürer. Hermetik conta, kapağın ne kadar hızlı veya güçlü bir şekilde çalıştırıldığına bakılmaksızın korunur.
Senaryo 3: Gece Operasyonları - Donanım İmzası ve Yük Taşıma Arızası
Bir askeri müteahhit, spesifikasyona uygun taktiksel kuru çantaların üretim serisini teslim ediyor. Şartname siyah gerektiriyordu ve çantalar siyahtı. NVG'ler altında bir dağıtım öncesi kit incelemesi sırasında satın alma memuru, D halkası donanımının cilalı çelik olduğunu, toka yüzeylerinin yarı parlak polimer olduğunu ve çekme tırnaklarının kızılötesi aydınlatma altında hala tespit edilebilir yansıma üreten düşük parlaklıkta bir kaplamaya sahip olduğunu keşfeder. Çantalar operasyonel kabulde başarısız oluyor.
Bu başarısızlık modeli tutarlı bir nedene sahip olacak kadar yaygındır: Tedarik şartnamesi daha önce gece görüşü altında çalışmamış kişiler tarafından yazılmıştır, dolayısıyla operatörler için ikinci doğa olan NVG uyumluluk gereklilikleri hiçbir zaman yazılı spesifikasyona dahil edilmemiştir. Ticari dış mekan donanımı, dayanıklılık ve maliyet etkinliği için tasarlanmıştır. Parlatılmış paslanmaz D halkaları ve yarı parlak polimer tokalar bu kriterler için mükemmel seçimlerdir. Bunlar taktiksel gece operasyonlarıyla uyumlu değildir ve spesifikasyon açıkça yansıtıcı olmayan alternatifler gerektirmedikçe hiçbir fabrika standart ticari donanımdan sapmayacaktır.
Yük taşıma arızası ayrı ve bağımsız bir sorundur. Standart ticari kuru çanta yapısı, omuz askılarını ve taşıma saplarını doğrudan su geçirmez kabuk membranından diker. Bu, eşzamanlı iki sorun yaratır: bağlantı noktasındaki su geçirmez katman boyunca iğne delikleri ve yük uygulandığında az sayıda dikiş noktasında stres yoğunlaşması. Yüklü taktik kitin (mühimmat, piller, iletişim ekipmanı ve su) ağırlığı altında bu bağlantı noktaları, ilk yapısal arıza yeridir. Kayış, yük altında torba gövdesinden, genellikle operatörün bunu çözme fırsatının olmadığı bir anda ayrılır.
Yapı Standardı: Yansıtıcı Olmayan Donanım ve RF Kaynaklı Ankraj Noktaları
Taktik uygulamalara yönelik yansıtıcı olmayan donanım özellikleri, mat anotlanmış alüminyum veya kimyasal olarak karartılmış çelik D-halkaları, ITW Nexus gibi tedarikçilerden alınan düz-koyu polimer tokalar ve monte edilen ürünün hiçbir yerinde aynasal yüzeylerin olmaması anlamına gelir. Markalama veya tanımlama işaretlerinin gerekli olduğu durumlarda, IR emici mürekkepler veya kör kabartma, yansıtıcı iplik veya standart baskının yerini alır. Bu spesifikasyonların ürün özetinde açıkça yer alması ve NVG eşdeğeri inceleme altında üretim numuneleri üzerinde doğrulanması gerekir; mat yüzeyli bir ürünün gündüz görsel kontrolü IR uyumluluğunu doğrulamaz.

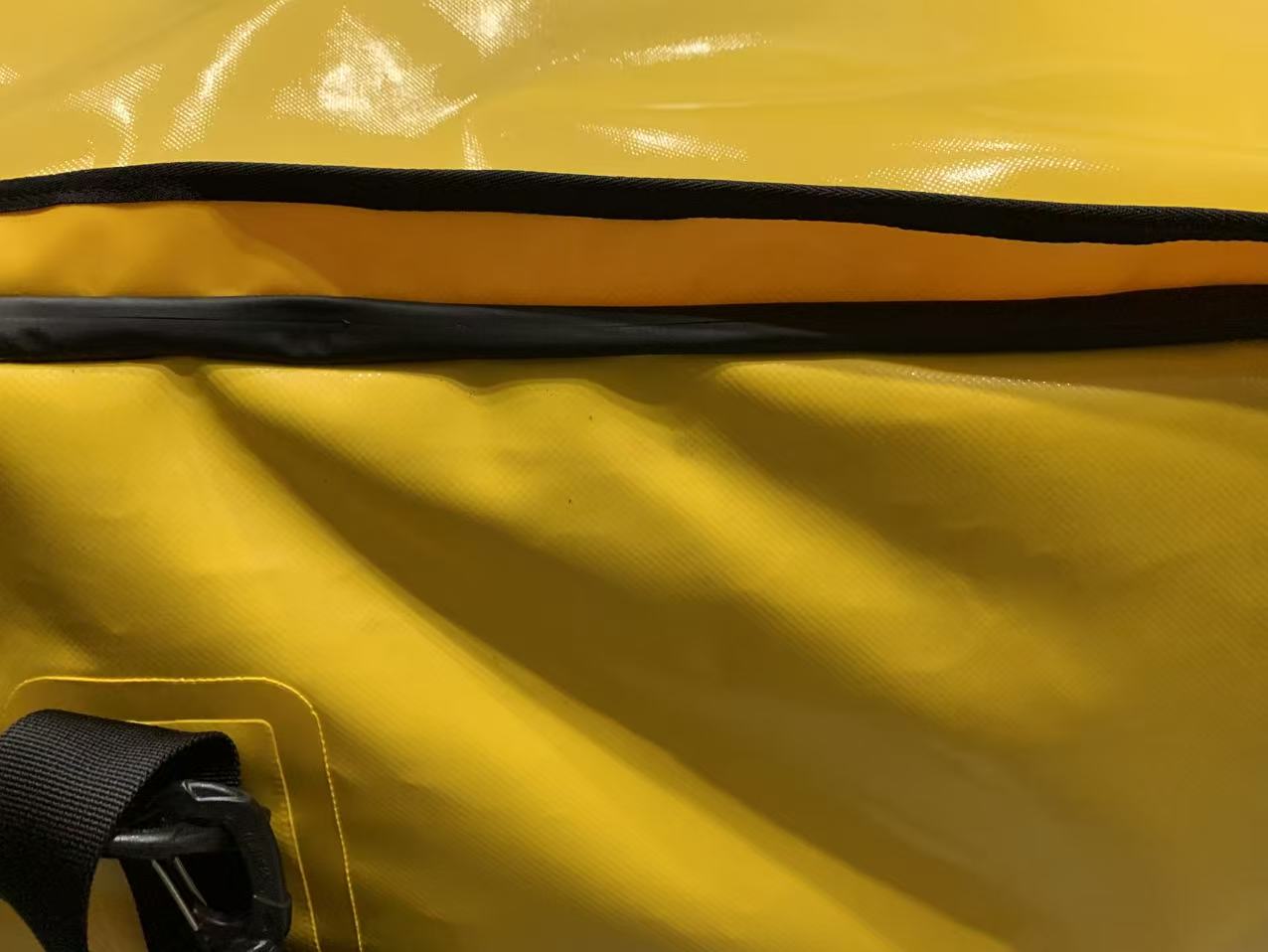

RF kaynaklı TPU bağlantı yamaları, yük taşıma noktalarındaki tüm dikişli donanım bağlantılarının yerini alır. İşlem: Beklenen yükü yeterli yüzey alanı boyunca dağıtacak şekilde boyutlandırılmış, TPU kaplı naylondan yapılmış bir takviye yaması, her donanım bağlantı noktasında torbanın dış kısmına RF kaynağıyla kaynaklanır. D-halkaları, tutma halkaları ve MOLLE bağlantı noktaları yamaya bağlanır. Birincil kabuk zarı hiçbir zaman delinmez. Yıkıcı yük testi altında, donanım veya dokuma yama-kabuk kaynak bağlantısından önce arızalanır; bağlantı noktası yapısal zayıf halka değildir.
MOLLE dokuma entegrasyonu aynı mantığı takip ediyor: Kabuk boyunca sızıntı yolları oluşturan dikişli bağlantı yerine dış yüzeyde RF kaynaklı kanallar. Çanta, dikişli MOLLE ataşmanının gerektirdiği membran deliklerini almadan standart MILSPEC aksesuarlarını kabul eder.
Taktik Tedarik Aslında Neyi Gerektirir?OEM Ortağı
Yukarıdaki üç senaryo ortak bir tedarik arıza modunu paylaşmaktadır: ticari dış mekan uygulamaları için yeterli olan bir spesifikasyon, farklı arıza modlarının önemli olduğu bir taktik veya SAR bağlamına uygulanmıştır. İnşaat, yazılı spesifikasyonu geçecek kadar iyi çalıştı ve yazılı spesifikasyonun operasyonel ortamın gerçekte talep ettiği şeyi yansıtmaması nedeniyle saha kullanımında başarısız oldu.
Bunu önlemek için ticari ürün kataloglarından ziyade operasyonel senaryolardan oluşturulan satın alma spesifikasyonları gerekir. Bu üç senaryoyu ele alan mühendislik özellikleri:1,0 Bar hidrostatik doğrulamamekanik hava geçirmez kapaklara sahip, belgelenmiş soğuk sıcaklık esneklik testine sahip 840D TPU, RF kaynaklı yük taşıyan ankraj yamaları ve NVG onaylı, yansıtıcı olmayan donanımların tümü özel, test edilebilir ve belgelenebilir. Bunlar bir eylem sonrası raporuna değil, satın alma siparişine aittir.
Taktik veya SAR kuru torbalar için OEM ortaklarını değerlendirirken farklılaşan sorular şunlardır: Fermuar üniteleri ayrı ayrı mı yoksa toplu numune alma yoluyla mı basınç testine tabi tutuluyor? TPU esnek spesifikasyonu hangi sıcaklığa göre doğrulanıyor ve bu, tedarikçi veri sayfasından varsayılmak yerine gelen malzeme partilerinde nasıl doğrulanıyor? Üretim örneklerinden RF kaynaklı ankraj yamaları için çekme kuvveti test verileri üretebilirler mi? Yansıtıcı olmayan taktik donanımı standart bir katalog öğesi olarak stokluyorlar mı, yoksa teslim süresine ilişkin özel sipariş bir bileşen mi? Bu kategoride gerçek yeteneğe sahip bir üreticinin tüm bunlara doğrudan operasyonel yanıtları vardır.
Sıkça Sorulan Sorular
S: Taktik kuru çantalar için neden üstü açılır kapaklar yerine hava geçirmez fermuarlar tercih ediliyor?
C: Roll-top'lar genel kullanım için etkili olsa da insan hatasına açıktır; eğer sıkı ve simetrik bir şekilde sarılmazlarsa, tamamen suya daldırıldığında sızıntı yapabilirler. Hava geçirmez fermuarlar, amfibi eklemeler sırasında yüksek değerli elektroniklerin korunması için gereken kusursuz, mutlak bir mekanik conta sağlar.
S: TPU kuru torbalar donma sıcaklıklarına çatlamadan dayanabilir mi?
C: Evet, birinci sınıf Termoplastik Poliüretan (TPU) elastomerik esnekliğini korur.aşırı soğuk hava ortamlarısıfırın altındaki sıcaklıklarda işlendiğinde kırılgan hale gelen ve parçalanmaya veya çatlamaya eğilimli olan PVC'den farklı olarak.
S: RF kaynağı askeri bir sırt çantasının yük taşıma kapasitesini nasıl artırır?
C: Ağır kayışları doğrudan su geçirmez kumaştan dikmek yerine (bu da delikler ve zayıf noktalar oluşturur), RF kaynağı, kalın TPU bağlantı plakalarını çantanın dış kısmına birleştirir. Bu, ağır mühimmat veya bataryaların ağırlığını, su geçirmez membranı asla delmeden daha geniş bir alana dağıtır.
